Fiberlink-Connector grunnþekking og vörusöfnun

Yfirlit
1. Gerðu þér grein fyrir ljósleiðaratengingu

Það getur gert sér grein fyrir tengingu tveggja ljósleiðara af sömu gerð / mismunandi gerðum, þannig að hægt sé að senda ljósmerkið frá einum ljósleiðara til annars ljósleiðara.

2. Tengjanlegur

Ljósleiðaratengi eru einnig kölluð hreyfanleg ljósleiðaratengi. Þeir eru lifandi liðir sem hægt er að stinga í og ​​aftengja ítrekað í ákveðinn fjölda sinnum.

3. Mikil nákvæmni

Ljósleiðaratenging krefst samstillingar með um-stigi koaxial nákvæmni, sem krefst meiri nákvæmni en tengikví með hefðbundnum rafmagnstengjum.

4. Miklar rekstrarkröfur

Í samanburði við rafmagnstengi hafa ljósleiðarar tiltölulega miklar kröfur um hreinleika og umhverfi bryggjuendaflata og framleiðsluferlið er einnig tiltölulega flókið.

Hverjir eru vöruflokkar Fiberlink tengi?

1. Samskiptategund
2. Skipting-viðhald gerð
3.Industrial stjórna gerð
4.J599 flugtengi gerð
5. Úti vatnsheld gerð
6. Hár máttur gerð
7. Búnt gerð

1.Grunnreglur um tengi
Meginregla:

Ermi (ermi) passar nákvæmlega við tvær ferrules með ljósleiðara til að ljúka miðju tveggja ljósleiðara; endaflötin á hyljunum tveimur eru tryggð með festingarfjöðrum (gormum) á báðum hliðum til að tryggja að endaflatar þeirra séu í nánu sambandi.

2. Mikilvægar vísbendingar um tengi

Mikilvægar vísbendingar:

◆ Innsetningartap:

IL{{{0}}log(P1/P0) (dB)

P0----Sjónafl við inntaksenda

P1----Sjónafl í úttaksendanum

◆ Afkomutap:

RL{{{0}}log(Pr/P0) (dB)

P0----Sjónafl við inntaksenda

Pr----endurspegla sjónkraft

◆ Endurtekningarhæfni:

Breytingar á innsetningartapi á hreyfanlegum ljósleiðaratengjum (kapal) eftir að hafa verið sett í og ​​úr sambandi, △ IL (dB)

◆ Skiptanleiki:

Íhlutir tengisins eru almennt skipt í tvo hluta: jumpers og breytir. Skiptanleiki vísar til breytinga á innsetningartapi △ IL (dB) hvers kyns víxlunar eða skilyrts skipta þessara tveggja þátta.

3. Samskiptatengi

Ljósleiðara færanlegt tengi

2,5 mm hylki

1,25 mm hylki

Litagreining

APC er almennt aðgreindur með grænu

Athugið: Almennt greina einhliða ljósleiðaratengi á milli APC, UPC og PC endahliða á meðan fjölstillingar ljósleiðaratengi hafa ekki APC greinarmun.

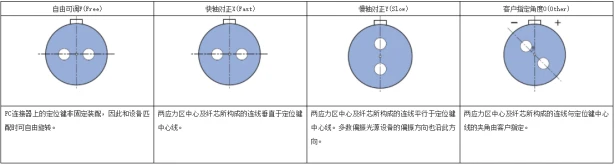

4. Pólunarviðhaldstengi

Skautun-viðhald ljósleiðara jumper (pigtail) er tegund af ljósleiðara tengi. Annar eða báðir endarnir nota staðlað ljósleiðaratengi. Pólun-viðhalda trefjar eru notaðir og streituásinn er nákvæmlega stilltur til að gera trefjarstökkvarann ​​(pigtail). Við The skautun-viðhald ljósleiðara jumpers framleidd af fyrirtækinu okkar nota innflutt skautun-viðhald ljósleiðara hreyfanlegur tengi. Vörurnar hafa lítið tap, hátt útrýmingarhlutfall og ávöxtunartap. Einnig er hægt að útvega AR-húð úr trefjum á endahliðinni í samræmi við þarfir viðskiptavina til að fínstilla tengingu milli trefja og laust rýmis.

5. Iðnaðarstýringartengi

Iðnaðarstýringartengi nota almennt kvars multimode ljósleiðara eða plast multimode ljósleiðara sem flutningsmiðil. Þau eru notuð í iðnaðarstýringarmerkjum, hljóð- og myndmerkjasendingum og öðrum sviðum. Þeir hafa eiginleika stöðugrar sendingar og mikillar áreiðanleika.

6. High power tengi
