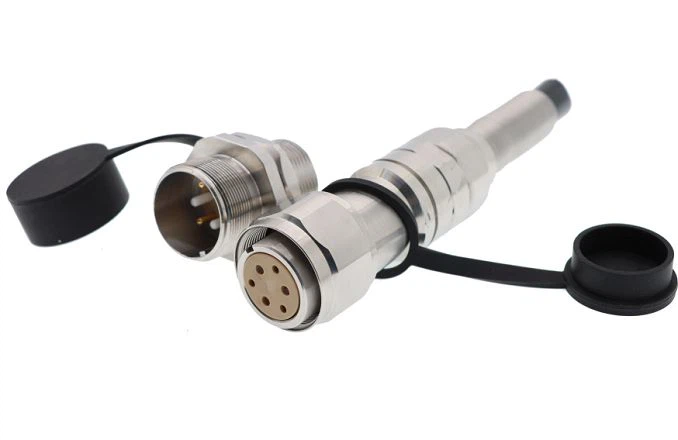

J599 Optical og Electrical Hybrid tengi



J599 2 optical 2 rafmagnstengi er samþætt sjónrænt tengi sem getur sent mörg ljósmerki og rafmerki á sama tíma. Tengið er úr ryðfríu stáli og hentar til langtímanotkunar í erfiðu umhverfi eins og sýru, basa, tæringu og sjávarloftslagi. Innstungan og innstungan samþykkja fimm lykilstaðsetningu, forvarnir gegn blindu ísetningu og mis-innsetningu, þriggja höfuð þráður hraðtengingu, með losunarbúnaði, fjölkjarna einskiptistengingu og blindinnsetningu; lítið tengingartap, hár áreiðanleiki; vatnsheldur, rykheldur, ónæmur. Harka umhverfi, tæringarþol og önnur einkenni, geta nú veitt 2 sjón- og 2 rafmagns, 2 sjón- og 4 rafmagns osfrv., 2 sjón- og 2 rafmagns er skel númer 13, 2 sjón og 4 rafmagn er skel númer 15, og hægt að aðlaga í samræmi við kröfur viðskiptavina.





• Samræma við GJB599A (MIL-DTL-38999) III röð tengi
• Tengið samþykkir fimm lykla staðsetningu, með blindri ísetningu, forvarnir gegn rangfærslu og titringsvörn
• Notar þriggja höfuð þráður hraðtengingu og búin með losunarbúnaði
• Notkun keramikhylkja og keramikhylsa til að ná nákvæmri ljósleiðaratengingu
• Getur áttað sig á sjón- og raftengingu





• Snjall samskiptastöð, fjarskiptastöð
• Optískt fjarskiptanet hersins
• Samskipti farartæki sending, langlínusíma geimsending, samskipti Corps flytjanlegur flutningstæki
• Fjarskipti mynd- og símafundamerkja fyrir raunverulegar bardagaæfingar
• Kolanámur, olíulindir, jarðgas o.fl.
• Jarðfræðikönnunarsamskipti
• Útvarps- og sjónvarpssendingar
• Neyðaraðgangur að ljósleiðarasamskiptum;





Innsetningartap	SM	Minna en eða jafnt og 1,0dB
	MM	Minna en eða jafnt og 0,6dB
Tap á skilum	SM	Stærra en eða jafnt og 50dB
Einangrunarþol		500VDC Stærra en eða jafnt og 5000MΩ (venjulegt umhverfi)
Hafðu samband við Resistance		Minna en eða jafnt og 10mΩ
Vélræn hegðun	Stinga	Minna en eða jafnt og 500N (Aðalstrengur)
	Innstunga	Minna en eða jafnt og 30N (Branch snúru)
Rekstrarhitastig		-40 gráður -85 gráður
Innsetningartap ávöxtunartap Einangrunarþol Snertiþol Vélræn hegðun Rekstrarhiti Verndarstig		IP67





Þvermál sjónstrengja	8,5 mm
Slíður efni	TPU
Togeining	KEVLAR
rafmagnsvír	1,5 fermetra vír
Trefjagerð	9/125,50/125,62.5/125
togstyrk	Stuttur tími: 600N Langur tími: 1200N
Rekstrarhiti	-40 gráður -85 gráður





Stinga

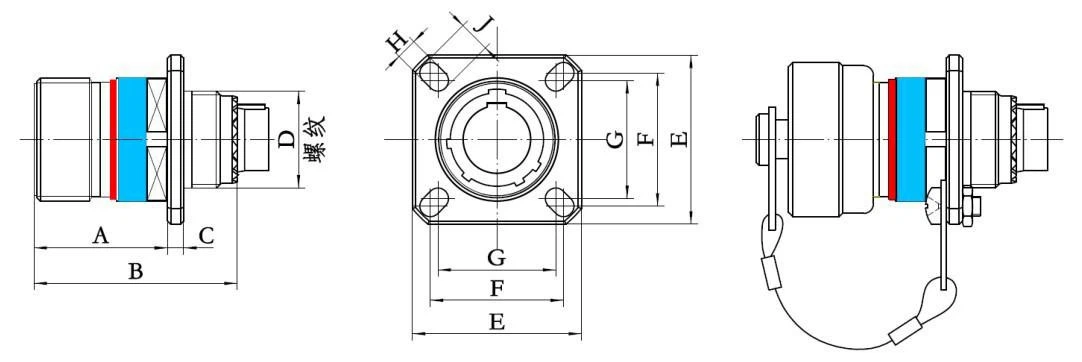

Skel NO.	Skeljakóði	A Hámark	B Hámark	C Hámark	D Þráður	E	F	G	H	J	K Lítill	M Lítill
13	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
15	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
